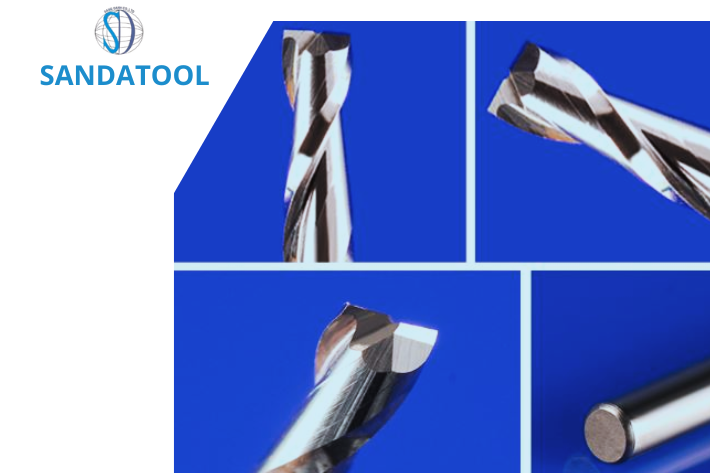

Các loại rãnh cắt phổ biến của dao phay ngón
Dao phay ngón (End Mill) có nhiều kiểu thiết kế rãnh cắt khác nhau nhằm đáp ứng các nhu cầu gia công đa dạng. Mỗi loại dao được thiết kế với hình dạng đầu cắt riêng, phù hợp với những ứng dụng cụ thể trong gia công cơ khí. Dưới đây là một số loại dao phay ngón phổ biến.
Dao phay ngón đầu vuông (Square End Mill)
Dao phay ngón đầu vuông, còn gọi là dao phay ngón đầu phẳng, có phần đầu cắt phẳng với các góc sắc. Đây là loại dao phổ biến và linh hoạt nhất trong gia công cơ khí.
Loại dao này được sử dụng trong nhiều công đoạn như:
- phay rãnh
- phay hốc (pocket)
- phay biên dạng
- phay mặt
Nhờ đầu cắt phẳng, dao có thể tạo ra bề mặt đáy phẳng và các góc trong sắc nét, rất phù hợp cho các chi tiết yêu cầu độ chính xác cao và cạnh cắt gọn gàng. Dao phay đầu vuông có nhiều kích thước và số lượng rãnh cắt khác nhau, giúp người vận hành dễ dàng lựa chọn phù hợp với vật liệu và yêu cầu gia công.
Dao phay cầu (Ball Nose End Mill)
Dao phay cầu có phần đầu cắt bo tròn giống hình quả cầu. Thiết kế này giúp dao đặc biệt phù hợp để gia công:
- bề mặt cong
- biên dạng 3D
- các góc bo tròn
Trong các ngành như chế tạo khuôn mẫu, hàng không vũ trụ và ô tô, nơi thường xuất hiện các chi tiết có hình dạng phức tạp, dao phay cầu được sử dụng rất phổ biến.
Loại dao này giúp tạo ra bề mặt hoàn thiện mịn trên các chi tiết cong và thường được dùng trong giai đoạn gia công tinh. Dao phay cầu có nhiều kích thước bán kính đầu dao và số lượng rãnh cắt khác nhau, giúp linh hoạt trong việc gia công nhiều dạng chi tiết.
Dao phay bo góc (Corner Radius End Mill)
Dao phay bo góc là sự kết hợp giữa dao phay đầu vuông và dao phay cầu. Phần đầu dao có bề mặt phẳng nhưng các góc được bo tròn.
Thiết kế này cho phép:
- gia công bề mặt phẳng
- đồng thời tạo các góc bo
Dao phay bo góc thường được dùng trong sản xuất khuôn, đồ gá và các chi tiết cơ khí có mép bo. Việc bo góc giúp giảm tập trung ứng suất tại các góc của chi tiết, từ đó tăng độ bền kết cấu và tạo sự chuyển tiếp mượt giữa các bề mặt.
Dao phay rãnh chữ T (T-Slot End Mill)
Dao phay rãnh chữ T là loại dao chuyên dụng dùng để gia công rãnh chữ T trên chi tiết.
Thiết kế đặc biệt của dao cho phép cắt thành đứng và đáy rãnh chữ T trong một lần gia công. Rãnh chữ T thường xuất hiện trên:
- bàn máy
- đồ gá
- các cơ cấu lắp ráp cơ khí
Chúng được dùng để lắp các bộ phận như thanh dẫn hướng, con trượt hoặc các chi tiết kẹp giữ. Dao phay rãnh chữ T có nhiều kích thước khác nhau để phù hợp với tiêu chuẩn rãnh chữ T trong sản xuất.
Dao phay đuôi én (Dovetail End Mill)
Dao phay đuôi én được sử dụng để gia công rãnh hoặc khớp nối dạng đuôi én. Kiểu liên kết này rất phổ biến trong ngành mộc, đồng thời cũng được ứng dụng trong một số chi tiết cơ khí yêu cầu liên kết chắc chắn.
Dao có lưỡi cắt dạng chữ V đặc trưng, cho phép gia công chính xác hai cạnh nghiêng của rãnh đuôi én. Chúng được sản xuất với nhiều góc và kích thước khác nhau để phù hợp với các thiết kế rãnh đuôi én khác nhau, đảm bảo các chi tiết khi lắp ráp có độ khít và chắc chắn cao.
Kết luận
Các loại dao phay ngón với hình dạng rãnh cắt và đầu dao khác nhau mang lại nhiều lựa chọn cho quá trình gia công cơ khí. Khi hiểu rõ đặc điểm và ứng dụng của từng loại dao, người vận hành có thể lựa chọn đúng công cụ phù hợp với từng công việc. Điều này giúp nâng cao hiệu quả gia công, đảm bảo chất lượng bề mặt và tối ưu hóa quy trình sản xuất trong nhiều lĩnh vực chế tạo.
