Cách chọn cán dao VNMG tối ưu hiệu suất tiện

Trong gia công tiện CNC, việc lựa chọn dao cụ phù hợp đóng vai trò quyết định đến độ chính xác, năng suất và khả năng lặp lại của sản phẩm. Trong số các loại dao tiện phổ biến, cán dao VNMG được đánh giá cao nhờ tính linh hoạt và độ ổn định khi làm việc với mảnh dao kim cương VNMG.

Để chọn đúng cán dao, người dùng cần hiểu rõ cấu tạo, góc độ thiết kế và cách chúng ảnh hưởng đến quá trình cắt trong thực tế.

Cán Dao VNMG Là Gì?

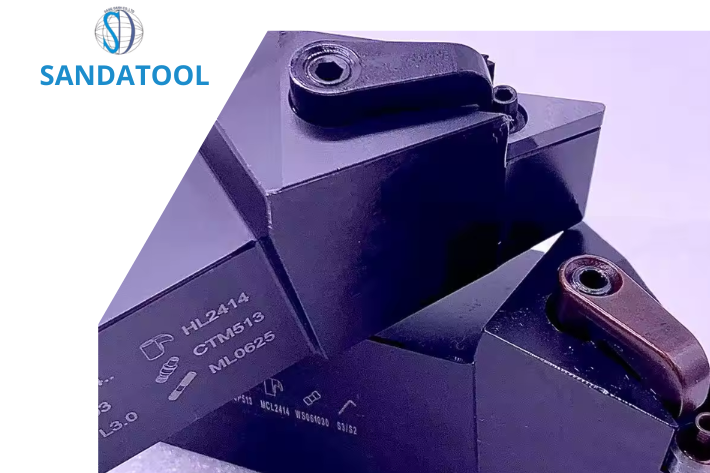

Cán dao VNMG là loại dao tiện lắp mảnh, được thiết kế để giữ mảnh dao VNMG (hình kim cương) chuyên dùng cho tiện ngoài và tiện biên dạng.

Cán dao này có cơ cấu kẹp chắc chắn, đảm bảo mảnh dao được cố định đúng vị trí, giúp quá trình cắt ổn định trên máy tiện CNC.

Một cán dao có độ cứng vững cao sẽ giúp:

  • Giảm rung động
  • Duy trì độ chính xác kích thước
  • Cải thiện độ bóng bề mặt

Ngược lại, nếu chọn sai cán dao, dù mảnh dao chất lượng cao vẫn có thể gây rung, mẻ dao hoặc sai số kích thước.

Ảnh Hưởng Của Góc Cán Dao Đến Hiệu Suất Gia Công

Hình học của cán dao là yếu tố cực kỳ quan trọng. Bao gồm:

  • Góc vào dao (approach angle)
  • Hướng rake (dương, âm hoặc trung tính)
  • Cách mảnh dao tiếp xúc với thân cán

Góc Cán Dao VNMG

Góc cán dao VNMG quyết định cách mảnh dao tiếp xúc với phôi. Thiết kế góc hợp lý sẽ:

  • Phân bổ lực cắt đều
  • Giảm độ võng
  • Hạn chế rung động

Cán dao trung tính thường giúp lực cắt cân bằng hai phía, phù hợp cho gia công tinh hoặc vật liệu dễ rung.

Cán Dao VNMG Trung Tính (Neutral)

Cán dao trung tính là loại không tạo góc dương hay âm rõ rệt. Trong cấu hình này:

  • Lực cắt được cân bằng
  • Độ ổn định cao
  • Tăng tuổi thọ mảnh dao

Loại này đặc biệt phù hợp khi:

  • Gia công chi tiết mỏng
  • Yêu cầu độ bóng bề mặt cao
  • Ưu tiên độ chính xác hơn là bóc tách vật liệu mạnh

Lợi Ích Khi Sử Dụng Cán Dao Phù Hợp

  1. Độ Cứng Vững Cao

Cán dao VNMG có cơ cấu kẹp chắc giúp:

  • Giảm dịch chuyển mảnh dao
  • Cải thiện độ nhẵn bề mặt
  • Tăng độ chính xác kích thước

Đặc biệt quan trọng khi gia công tốc độ cao.

  1. Cải Thiện Thoát Phôi & Giảm Rung

Thiết kế đúng hình học giúp:

  • Hướng phoi ra khỏi vùng cắt
  • Giảm hiện tượng cắt lại phoi
  • Hạn chế rung và bề mặt xấu
  1. Tính Linh Hoạt Cao

Cán dao VNMG có thể dùng cho:

  • Tiện ngoài
  • Tiện biên dạng
  • Gia công bán tinh
  • Gia công tinh
  • Thậm chí tiện thô nhẹ

Phù hợp gia công:

  • Thép carbon
  • Thép không gỉ
  • Hợp kim cứng hơn
  1. Thay Mảnh Dễ Dàng

Thiết kế chuẩn hóa giúp:

  • Thay mảnh nhanh
  • Không cần căn chỉnh lại nhiều
  • Giảm thời gian dừng máy

Các Loại Cấu Hình Cán Dao VNMG

Cán Trung Tính

  • Lực cắt cân bằng
  • Phù hợp gia công tinh
  • Ổn định cao

Ví dụ: dòng MVVNN – thiết kế theo nguyên lý trung tính.

Cán Hướng Dương / Âm

Một số cán dao có thiết kế rake dương hoặc âm để:

  • Tăng khả năng thoát phoi
  • Phù hợp quy trình gia công nhất định
  • Tối ưu khi cần bóc tách mạnh

Cách Chọn Cán Dao VNMG Phù Hợp

  1. Tương Thích Máy

Kiểm tra:

  • Kích thước thân cán (ví dụ 25×25 mm)
  • Kiểu gá lắp turret
  1. Mục Đích Gia Công
  • Gia công tinh → nên chọn cán trung tính
  • Gia công thô mạnh → có thể chọn thiết kế chuyên dụng
  1. Vật Liệu Phôi

Vật liệu càng cứng → yêu cầu cán dao càng cứng vững và ổn định.

Ví Dụ Thực Tế: Cán Dao MVVNN 2525 M16

Đây là mẫu cán dao trung tính phổ biến với:

  • Thân 25×25 mm
  • Dùng cho mảnh VNMG 1604, 1608
  • Cơ cấu kẹp chắc chắn

Ưu điểm:

  • Lực cắt cân bằng
  • Phù hợp gia công tinh
  • Dễ thay mảnh
  • Giảm thời gian setup

Bảo Dưỡng Cán Dao Đúng Cách

  • Vệ sinh bề mặt lắp mảnh trước khi gắn
  • Kiểm tra vít kẹp thường xuyên
  • Siết lực đúng tiêu chuẩn
  • Kiểm tra mòn thân cán định kỳ

Bảo dưỡng tốt giúp tăng tuổi thọ dao và duy trì hiệu suất ổn định.

Ứng Dụng Trong Các Ngành

Cán dao VNMG được sử dụng rộng rãi trong:

  • Gia công linh kiện ô tô
  • Sản xuất chi tiết hàng không
  • Cơ khí chế tạo tổng hợp

Nhờ khả năng cân bằng giữa độ cứng vững và tính linh hoạt, cán dao VNMG là lựa chọn phổ biến trong hệ thống dao cụ CNC hiện đại.

Kết Luận

Việc lựa chọn đúng cán dao VNMG không chỉ đơn thuần là chọn một bộ kẹp mảnh dao, mà là yếu tố quyết định đến:

  • Độ ổn định khi cắt
  • Tuổi thọ mảnh dao
  • Chất lượng bề mặt
  • Hiệu suất sản xuất

Hiểu rõ về góc cán dao, thiết kế trung tính và khả năng tương thích với mảnh VNMG sẽ giúp tối ưu hóa toàn bộ quá trình tiện CNC.
