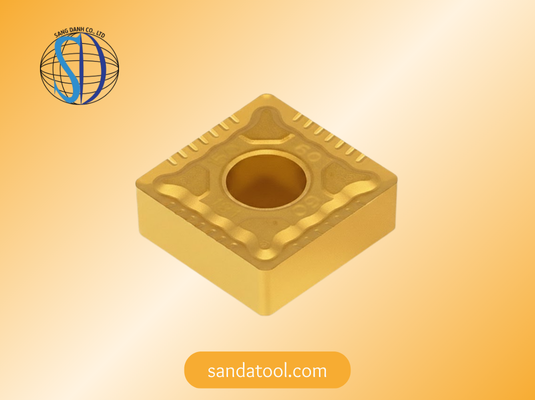

Mảnh Dao Tiện SNMG-VK - Giải Pháp Gia Công Đa Năng Góc Vuông 90°

Mảnh dao tiện SNMG-VK là dòng dao tiện CNC carbide hình vuông với góc 90°, được thiết kế với rãnh phoi hai mặt (double-sided chipbreaker) và độ nghiêng âm 0°. Với khả năng sử dụng hai mặt cắt, độ bền cao và tính linh hoạt vượt trội, sản phẩm là lựa chọn kinh tế và hiệu quả cho mọi xưởng cơ khí từ nhỏ đến lớn.

Đặc Điểm Thiết Kế Đặc Biệt

Góc Vuông 90° - Đa Năng Tối Đa

Thiết kế hình vuông với bốn cạnh cắt bằng nhau mang lại tính linh hoạt và kinh tế cao:

Bốn cạnh sử dụng được: Mỗi dao có 4 góc cắt, tăng gấp đôi so với dao một mặt (8 cạnh với thiết kế hai mặt).

Góc 90° đa năng: Phù hợp cho tiện dọc, tiện ngang, tiện mặt đầu và nhiều loại gia công khác.

Độ cứng vững cao: Góc vuông mang lại độ bền cơ học tốt, chịu lực cắt lớn.

Rãnh Phoi Hai Mặt (Double-Sided Chipbreaker)

Thiết kế rãnh phoi trên cả hai mặt dao mang lại lợi ích vượt trội:

Tính kinh tế: Sử dụng được 8 cạnh cắt thay vì 4, giảm chi phí công cụ đến 50%.

Kiểm soát phoi hiệu quả: Rãnh phoi được thiết kế tối ưu để uốn cong và gãy phoi dễ dàng, tránh phoi dài quấn vào chi tiết.

Linh hoạt: Khi một mặt mòn hoặc mẻ, chỉ cần lật ngược dao để tiếp tục sử dụng.

Góc Nghiêng Âm 0° (Negative Rake)

Độ bền cực cao: Cạnh cắt dày hơn, chịu va đập tốt, phù hợp cho gia công gián đoạn.

Ổn định: Giảm xu hướng rung động, đặc biệt với chi tiết dài hoặc thanh mảnh.

Tuổi thọ cao: Phân bố nhiệt đều hơn, giảm mài mòn nhiệt.

Ưu Điểm Vượt Trội

Tính Kinh Tế Cao

8 cạnh cắt sử dụng được: Với thiết kế hai mặt, mỗi dao SNMG có 8 cạnh cắt, giảm chi phí công cụ lên đến 50% so với dao một mặt.

Tuổi thọ dài: Góc nghiêng âm và góc vuông 90° mang lại độ bền cao, chịu mài mòn tốt.

Giảm thời gian thay dao: Nhiều cạnh cắt có nghĩa là ít lần ngừng máy hơn.

Đa Năng

Nhiều loại gia công: Tiện dọc, tiện ngang, tiện mặt đầu, tiện côn.

Nhiều vật liệu: Thép, inox, gang, hợp kim đặc biệt.

Nhiều điều kiện: Từ gia công thô đến tinh, từ cắt liên tục đến gián đoạn.

Ổn Định Cao

Góc nghiêng âm: Giảm rung động, tăng độ cứng vững.

Góc 90°: Phân bố lực cắt cân đối.

Cấu trúc vững chắc: Chịu va đập và nhiệt tốt.

Dễ Sử Dụng

Lắp đặt đơn giản: Chỉ cần lỏng vít, xoay dao, kẹp lại.

Không cần mài lại: Dao carbide sử dụng đến khi mòn, không cần mài.

Tương thích rộng: Nhiều loại cán dao hỗ trợ.

Ứng Dụng Thực Tế

Vật Liệu Gia Công

Thép các bon (C < 0.5%):

• Thép kết cấu S45C, S50C
• Thép máy SS400, SM490
• Thép ống STKM, STK

Thép hợp kim:

• Thép Cr-Mo: SCM440, 42CrMo
• Thép Ni-Cr: SNCM, 18NiCrMo
• Thép công cụ: SKD11, SKH

Thép không gỉ:

• Inox 304, 316, 430
• Inox duplex 2205
• Thép chịu nhiệt

Gang:

• Gang xám FC200, FC250, FC300
• Gang cầu FCD400, FCD450
• Gang hợp kim Ni-Hard

Hợp kim đặc biệt (với grade phù hợp):

• Inconel, Hastelloy
• Titanium và hợp kim Ti
• Hợp kim chịu nhiệt

Loại Hình Gia Công

Tiện trụ ngoài (OD turning):

• Tiện dọc chi tiết trục
• Giảm đường kính từ vật liệu lớn
• Gia công bề mặt trụ

Tiện mặt đầu (facing):

• Tạo mặt phẳng vuông góc với trục
• Chuẩn bị bề mặt cho gia công tiếp theo
• Gia công độ dài chi tiết

Tiện vai (shoulder turning):

• Tạo bậc, vai trên chi tiết
• Góc 90° lý tưởng cho ứng dụng này
• Gia công rãnh rộng

Tiện côn (taper turning):

• Tạo bề mặt côn
• Phù hợp với góc nghiêng âm
• Ổn định cao

Tiện rãnh (grooving) - phụ:

• Rãnh rộng với độ sâu vừa phải
• Cần kiểm soát lực cắt

Ngành Nghề Ứng Dụng

Công nghiệp ô tô:

• Trục cơ, trục cam, trục khuỷu
• Vành đai, bạc đạn
• Piston, xi lanh

Chế tạo máy móc công nghiệp:

• Trục máy, trục khuỷu động cơ
• Trục bánh răng, hộp số
• Bulông, đai ốc lớn

Dầu khí:

• Van, bích cao áp
• Thân ống, khớp nối
• Chi tiết chịu áp suất

Hàng không vũ trụ:

• Trục động cơ máy bay
• Bộ phận landing gear
• Linh kiện chính xác cao

Đóng tàu:

• Trục chân vịt
• Thân van lớn
• Khung kết cấu thép

Lợi Ích Cho Doanh Nghiệp

Giảm 50% chi phí công cụ: 8 cạnh thay vì 4 cạnh.

Tăng 30% năng suất: Ít thời gian thay dao hơn.

Linh hoạt sản xuất: Một loại dao cho nhiều ứng dụng.

Giảm tồn kho: Ít mã sản phẩm cần lưu trữ.

Dễ đào tạo: Lắp đặt và sử dụng đơn giản.

Lưu Ý Quan Trọng

• Không vặn quá chặt, có thể làm vỡ dao
• Đảm bảo dao tựa vững trên ba điểm (đáy, sau, bên)
• Kẹp chặt thanh kẹp để tránh dao bị lỏng
• Kiểm tra độ nhô ra của dao (overhang) - không quá dài

Xoay Dao Khi Mòn

1. Lỏng vít kẹp
2. Nâng thanh kẹp lên
3. Xoay dao 90° (hoặc lật mặt nếu cần)
4. Lắp lại và kẹp chặt
5. Thử cắt để kiểm tra

Dấu Hiệu Cần Xoay/Thay Dao

• Mòn mặt sau (flank wear) > 0.3mm
• Mòn miệng phoi (crater wear) quá sâu
• Cạnh cắt bị mẻ, nứt
• Bề mặt gia công kém chất lượng
• Lực cắt tăng đột ngột
• Tiếng động bất thường

Bảo Quản Đúng Cách

• Bảo quản trong hộp nhựa gốc
• Tránh va đập, rơi vỡ
• Môi trường khô ráo, mát mẻ
• Không để tiếp xúc với hóa chất
• Phân loại rõ ràng theo mã sản phẩm

Cam Kết Chất Lượng

• Nguyên liệu cao cấp: Carbide WC-Co tinh khiết
• Công nghệ hiện đại: Ép và thiêu kết chính xác
• Lớp phủ chuẩn: PVD/CVD đa lớp
• Kiểm định 100%: Kích thước và độ cứng
• Bảo hành rõ ràng: Đổi trả nếu lỗi nhà sản xuất

Liên Hệ Đặt Hàng

SNMG-VK - Lựa chọn thông minh cho mọi xưởng gia công. Với 8 cạnh cắt, độ bền cao và tính đa năng vượt trội, đây là khoản đầu tư xứng đáng cho sản xuất hiệu quả.

Liên hệ ngay để:

• Nhận báo giá tốt nhất cho số lượng lớn
• Tư vấn chọn grade và chipbreaker phù hợp
• Được hỗ trợ kỹ thuật về thông số cắt
• Tư vấn cán dao tương thích
