Mảnh Dao Phay RNGH-BH - Giải Pháp Phay Tinh Chuyên Nghiệp

Mảnh dao phay RNGH-BH là dòng dao phay tròn carbide chất lượng cao với thiết kế hình tròn đặc biệt, được tối ưu hóa cho gia công phay tinh và hoàn thiện bề mặt. Với cấu trúc chắc chắn, cạnh cắt sắc bén và độ ổn định cao, sản phẩm là lựa chọn lý tưởng cho các xưởng cơ khí, nhà máy sản xuất và doanh nghiệp gia công đòi hỏi chất lượng bề mặt cao.

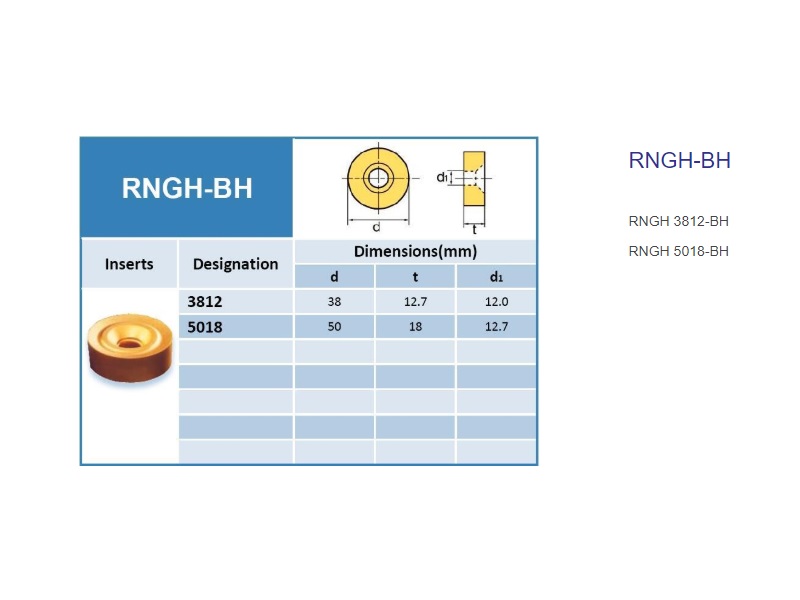

Đặc điểm hình học

• Hình dạng: Tròn (Round)
• Lỗ lắp: Tâm, tiêu chuẩn
• Đường kính ngoài: 38mm và 50mm
• Độ dày: 12.7mm và 18mm
• Đường kính lỗ: 12.0mm và 12.7mm

Vật liệu chế tạo

• Vật liệu nền: Hợp kim carbide (WC-Co) cao cấp
• Lớp phủ: TiAlN/TiCN (tùy phân loại)
• Độ cứng: 90-93 HRA
• Cấu trúc: Hạt mịn, độ bền cao

Đặc Điểm Thiết Kế Đặc Biệt

Hình Dạng Tròn Độc Đáo

Thiết kế hình tròn của RNGH-BH mang lại nhiều ưu điểm vượt trội so với dao phay thông thường:

Cạnh cắt liên tục: Không có góc cạnh, giảm va đập và rung động, tạo bề mặt mịn màng.

Độ bền cao: Phân bố lực đều trên toàn bộ cạnh cắt, tăng tuổi thọ dao.

Tính kinh tế: Có thể xoay vị trí để sử dụng nhiều cạnh cắt khác nhau.

Kích Thước Đa Dạng

RNGH 3812 - Compact Series

• Đường kính 38mm, độ dày 12.7mm
• Phù hợp cho máy phay nhỏ và trung bình
• Gia công chi tiết có kích thước vừa và nhỏ
• Linh hoạt, dễ kiểm soát

RNGH 5018 - Heavy Duty Series

• Đường kính 50mm, độ dày 18mm
• Dành cho máy phay lớn, công suất cao
• Gia công chi tiết lớn, phay bề mặt rộng
• Độ cứng vững cao, giảm rung động

Ưu Điểm Vượt Trội

Chất Lượng Bề Mặt Xuất Sắc

Cạnh cắt tròn liên tục tạo ra bề mặt hoàn thiện cực kỳ mịn màng, không có vết dao rõ rệt như dao phay vuông. Độ nhám bề mặt đạt Ra 0.8 - 1.6 μm, phù hợp cho gia công tinh và hoàn thiện.

Giảm Rung Động

Không có góc cạnh sắc nhọn nên lực cắt được phân bố đều, giảm đáng kể rung động và tiếng ồn trong quá trình gia công. Điều này đặc biệt quan trọng khi gia công chi tiết mỏng hoặc có độ cứng vững kém.

Tuổi Thọ Cao

Thiết kế tròn cho phép mài mòn đều khắp cạnh cắt thay vì tập trung ở một điểm, kéo dài tuổi thọ dao đáng kể. Bạn có thể xoay dao để sử dụng phần cạnh cắt mới khi một phần đã mòn.

Ổn Định Cao

Cấu trúc đối xứng hoàn toàn giúp dao cân bằng tốt, giảm lực ly tâm khi quay tốc độ cao. Điều này tăng độ chính xác và an toàn trong quá trình gia công.

Đa Năng

Phù hợp cho nhiều loại gia công: phay mặt phẳng, phay tinh, hoàn thiện bề mặt, thậm chí có thể sử dụng cho phay contour với bán kính lớn.

Ứng Dụng Thực Tế

Vật Liệu Gia Công

Thép các bon và thép hợp kim:

• Thép kết cấu S45C, C45
• Thép hợp kim Cr-Mo, Ni-Cr
• Thép công cụ (với lớp phủ phù hợp)

Thép không gỉ:

• Inox 304, 316, 420
• Thép chống ăn mòn đặc biệt
• Hợp kim Ni cao

Gang:

• Gang xám FC200, FC250
• Gang cầu FCD400, FCD450
• Gang hợp kim

Kim loại màu:

• Hợp kim nhôm 6061, 7075
• Đồng và hợp kim đồng
• Titanium và hợp kim

Loại Hình Gia Công

Phay mặt phẳng (Face milling):

• Gia công bề mặt phẳng lớn
• Tạo bề mặt chuẩn cho gia công tiếp theo
• Hoàn thiện mặt phẳng với độ nhẵn cao

Phay tinh (Finish milling):

• Hoàn thiện bề mặt sau khi phay thô
• Đạt độ nhám yêu cầu Ra 0.8-1.6
• Cải thiện chất lượng bề mặt

Phay vai (Shoulder milling):

• Tạo góc vuông 90° giữa mặt phẳng và thành đứng
• Gia công hốc nông, rãnh rộng

Phay contour:

• Tạo hình dạng cong với bán kính lớn
• Gia công bề mặt 3D đơn giản

Ngành Nghề Ứng Dụng

Công nghiệp ô tô:

• Mặt phẳng khối động cơ
• Nắp máy, vỏ hộp số
• Phanh đĩa, bạc đạn

Chế tạo máy móc:

• Bệ máy, khung máy
• Bàn máy, bàn trượt
• Các chi tiết có bề mặt phẳng lớn

Gia công khuôn mẫu:

• Bề mặt khuôn phẳng
• Hoàn thiện lòng khuôn
• Tấm tì, tấm đệm khuôn

Hàng không vũ trụ:

• Chi tiết khung máy bay
• Bộ phận động cơ máy bay
• Linh kiện chính xác cao

Đóng tàu:

• Mặt bích lớn
• Bệ máy động cơ tàu
• Khung kết cấu

Lợi Ích Cho Doanh Nghiệp

Nâng cao chất lượng sản phẩm: Bề mặt hoàn thiện mịn màng, giảm hoặc loại bỏ công đoạn đánh bóng sau gia công.

Tăng năng suất: Tuổi thọ dao cao, ít thời gian ngừng máy thay dao, tốc độ cắt có thể cao hơn dao thông thường.

Giảm chi phí: Có thể xoay dao để sử dụng nhiều cạnh, giảm chi phí công cụ trên mỗi chi tiết.

Giảm phế phẩm: Gia công ổn định, độ chính xác cao, ít sai hỏng.

Cải thiện môi trường làm việc: Giảm rung động và tiếng ồn, tạo môi trường làm việc tốt hơn cho người vận hành.

Lắp Đặt Và Sử Dụng

Chuẩn Bị Trước Khi Lắp

1. Vệ sinh sạch sẽ mặt tiếp xúc trên cán dao
2. Kiểm tra lỗ lắp và chốt định vị
3. Kiểm tra cạnh cắt dao, đảm bảo không bị mẻ
4. Chuẩn bị các vít kẹp và đệm (nếu có)

Quy Trình Lắp Đặt

1. Đặt dao vào vị trí trên cán dao
2. Đảm bảo lỗ lắp khớp chính xác với chốt định vị
3. Đặt đệm kẹp (nếu có) lên trên dao
4. Vặn chặt vít kẹp với mô-men xoắn phù hợp
5. Kiểm tra độ đồng tâm bằng đồng hồ so

Lưu Ý Khi Sử Dụng

• Bắt đầu với thông số thấp, tăng dần đến tối ưu
• Sử dụng dung dịch trơn nguội phù hợp
• Tránh để dao chạy không tải khi còn quay
• Xoay dao để sử dụng phần cạnh mới khi cần
• Kiểm tra định kỳ độ chặt của vít kẹp

Dấu Hiệu Cần Xoay Hoặc Thay Dao

• Bề mặt gia công xuất hiện vết xước, gợn sóng
• Tiếng động bất thường, rung lắc tăng
• Lực cắt tăng đột ngột
• Phoi có màu sắc bất thường (quá nóng)
• Kích thước chi tiết sai lệch

Bảo Quản Đúng Cách

• Bảo quản trong hộp nhựa hoặc hộp kim loại kín
• Môi trường khô ráo, tránh ẩm mốc
• Không để chồng chéo lên nhau, tránh va chạm
• Bôi một lớp dầu mỏng nếu bảo quản lâu dài
• Kiểm tra định kỳ trước khi sử dụng

Cam Kết Chất Lượng

• Nguyên liệu chính hãng: Carbide WC-Co nhập khẩu
• Công nghệ tiên tiến: Ép và thiêu kết ở nhiệt độ cao
• Lớp phủ chuẩn: PVD/CVD đạt tiêu chuẩn quốc tế
• Kiểm định kỹ lưỡng: Kiểm tra 100% kích thước và độ cứng
• Bảo hành rõ ràng: Đổi trả nếu lỗi do nhà sản xuất

Dịch Vụ Hỗ Trợ

• Tư vấn chọn dao phù hợp với máy móc
• Hướng dẫn lắp đặt và sử dụng
• Tư vấn thông số cắt gọt tối ưu
• Hỗ trợ giải quyết vấn đề kỹ thuật
• Chính sách giá ưu đãi cho khách hàng thường xuyên

Liên Hệ Đặt Hàng

RNGH-BH - Lựa chọn hoàn hảo cho gia công phay tinh chất lượng cao. Với thiết kế tròn độc đáo và hiệu suất vượt trội, sản phẩm sẽ nâng tầm chất lượng gia công của bạn.

Liên hệ ngay để:

• Nhận báo giá tốt nhất thị trường
• Tư vấn chọn kích thước phù hợp
• Được hỗ trợ kỹ thuật chuyên sâu
• Nhận mẫu thử (với điều kiện)
• Ưu đãi cho đơn hàng số lượng lớn
